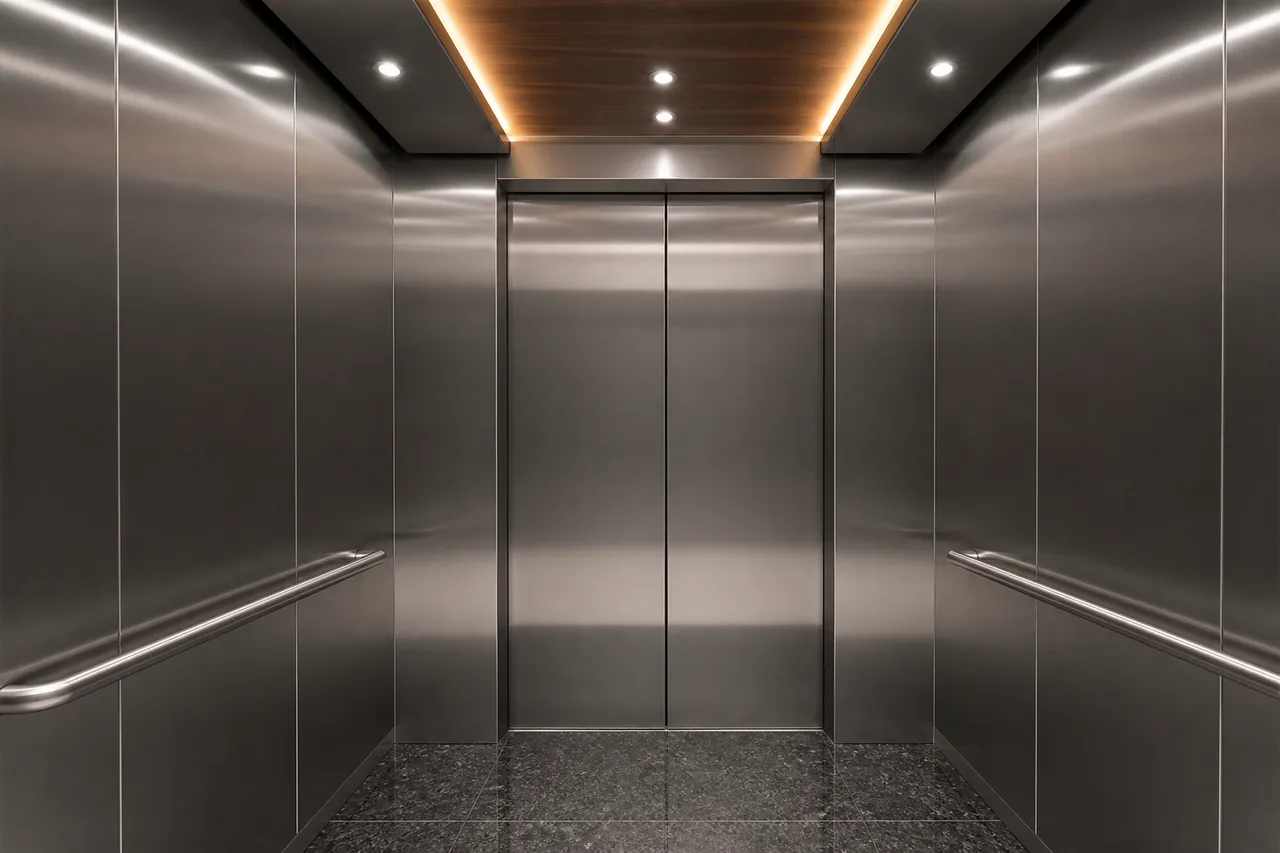

01轿厢体与门机状态
已完成
- 轿厢体装配已完成
- 墙板安装已完成
- 轿顶装配已完成
- 门机系统已完成
- 轿门与地坎已完成
- 导靴安装已完成
- 轿内装潢已完成

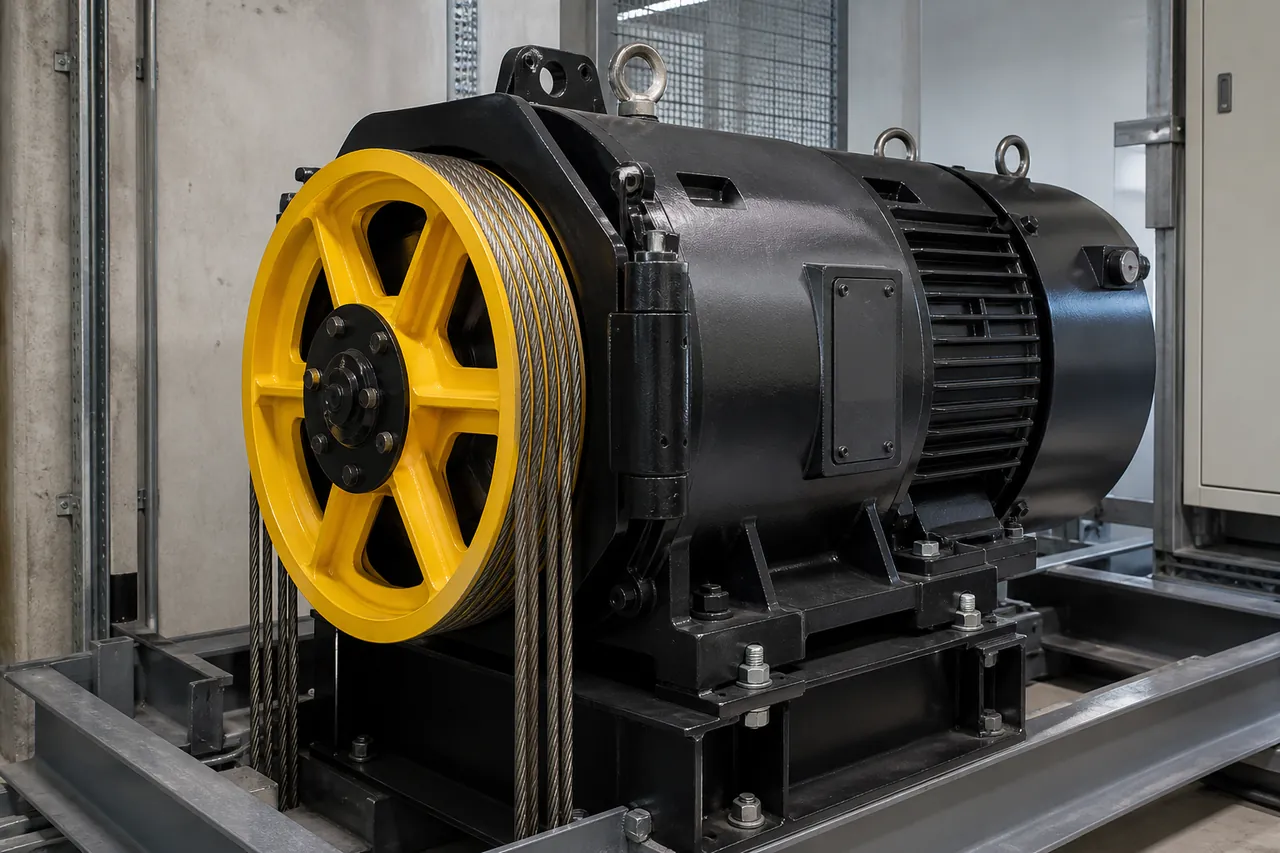

03曳引机与驱动系统
已完成
- 主机型号
- WTYF-1000
- 额定载重
- 1000 kg
- 额定速度
- 1.75 m/s
- 绳径 / 根数
- Ø10 mm × 6
- 轮槽磨损
- 均匀，未见偏磨
- 主机对中
- 偏差 0.3 mm
- 制动器间隙
- 0.5 / 0.5 mm
- 编码器
- 1024 P/R 已校零
05安全回路与功能检查
已完成- 急停按钮正常
- 安全钳正常
- 限速器正常
- 缓冲器正常
- 门锁回路正常
- 检修运行正常
- 超载装置正常
- 上限位开关正常
- 下限位开关正常
- 底坑急停正常
- 轿顶急停正常
- 安全窗开关正常
07出厂配置与唯一性记录
已完成- 出厂编号
- ELV-240515-01-27
- 产品型号
- KZ-1000 / 1.75
- 层 / 站 / 门
- 18 / 18 / 18
- 开门方式
- 中分两扇
- 控制方式
- 群控 · 变频
- 工地井道
- 沪东滨江 A12
- 型式试验
- TSG T7007-2022
- 装箱清单
- 主机、导轨、门机、对重
7F3A-C91E-B204
SHA-256 a8c3e91f04b27d6e5c1a90b4d7f8e2c6b3a15d90e4f7c2b1a6d8e0f3c5b79412
顶层
上中间
中间
下中间
底坑
02导轨安装与垂直度测量
已完成| 测点 | 左轨 | 右轨 | 间距 | 结果 |
|---|---|---|---|---|
| 顶层 | 0.32 | 0.28 | 820 | |
| 上中间 | 0.41 | 0.38 | 820 | |
| 中间 | 0.36 | 0.34 | 819 | |
| 下中间 | 0.29 | 0.31 | 820 | |
| 底坑 | 0.22 | 0.25 | 821 |
单位 mm · 垂直度限值 1.00 · 结论：合格
04平衡系数与配重
已完成平衡曲线 · 电流 / 载荷
- 实测平衡系数
- 45.2%
- 允许范围
- 40% ~ 50%
- 对重质量
- 1 185 kg
- 轿厢自重
- 1 020 kg
- 空载上行电流
- 18.1 A
- 满载下行电流
- 17.8 A
06舒适度测试
已完成运行噪声 (dB(A))
振动加速度 (m/s²)
结论：合格 · 中速噪声峰值 60 dB(A)
08工厂出厂评审与封册
已完成总装
调试
安全
性能
配置
封册
评审人 总装主任 · 周衡 · 安全回路关闭后封册，出厂编号不可改。
出厂放行
已封册
2024-05-15 14:28:41
