FP-240515-00081
待专检触发：换模触发时间：2024-05-15 08:12
12
张强（班组长）
工单
MO-240515-0187
产品

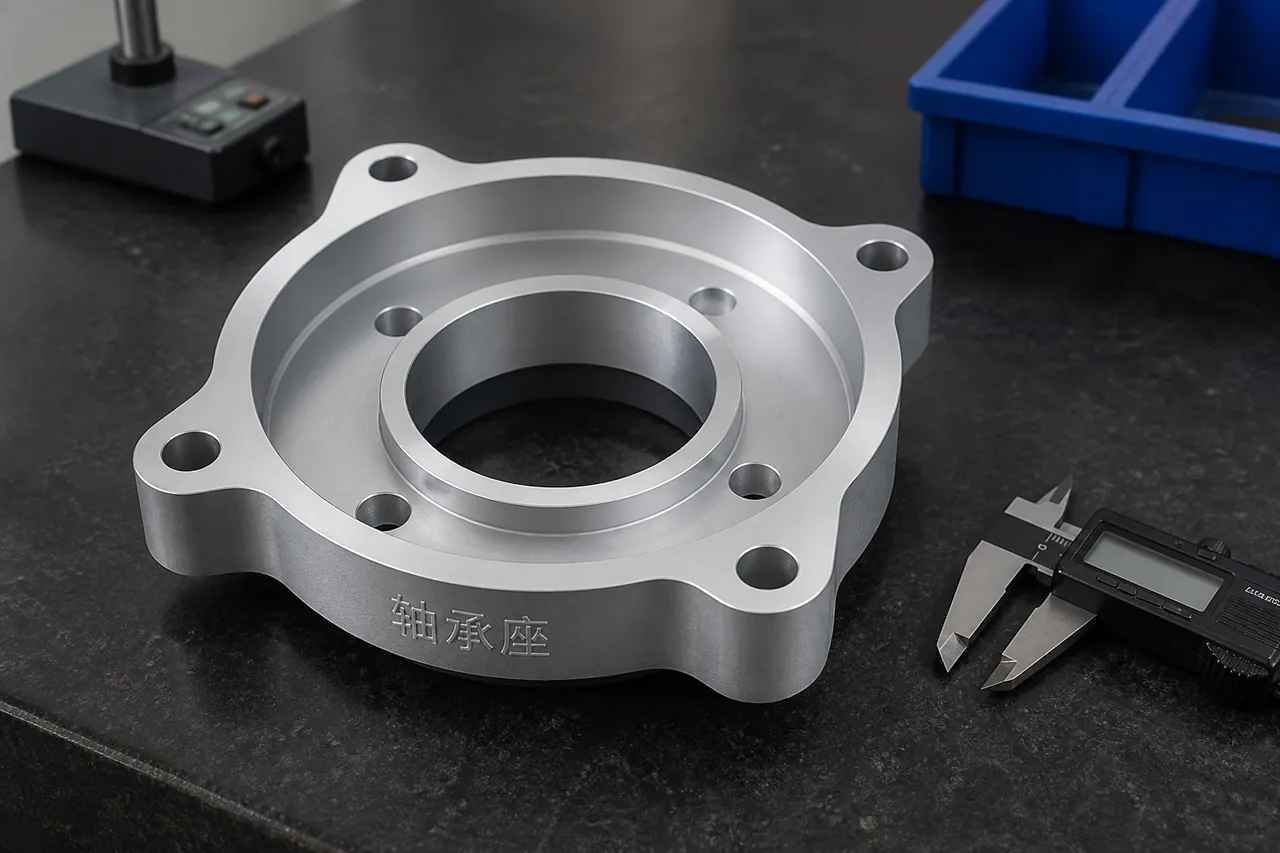

轴承座（前盖）
图号
BZ-502-01
工序
10-精加工
机台
CNC-850-03
模具 / 夹具
JZ-502-01-A
程序版本
O9021 v2.3
操作者
王伟
计划数量
500 件
已生产
0 件
班次
白班（08:00-20:00）
班组
加工一组
作业指导书
SOP-CNC-502 v3.1现行
图纸版本
BZ-502-01 v2现行
检验规范
WI-QA-502 v1.4
自检（操作者）
08:18 王伟
互检（班组长）
08:25 张强
- 3
专检（质检员）
待检验
- 4
放行（系统）
未放行
| 序号 | 检验项目 | 图纸要求 / 公差 | 实测值 | 单位 | 判定 | 检验方法 | 提示 |
|---|---|---|---|---|---|---|---|
| 1 | 外圆直径 Ø50 | Ø50.00 ±0.02 | — | mm | 待检 | 外径千分尺 | AI 标注疑似漏测 |
| 2 | 孔径 Ø20H7 | Ø20.000 +0.021 / 0 | — | mm | 待检 | 塞规 / 内径表 | AI 标注疑似漏测 |
| 3 | 同轴度 | Ø0.02 A | — | mm | 待检 | 三坐标 | |
| 4 | 台阶高 | 12.00 ±0.05 | — | mm | 待检 | 高度尺 | AI 标注疑似漏测 |
| 5 | 端面平面度 | 0.02 | — | mm | 待检 | 平板 + 塞尺 | |
| 6 | 螺纹 M8-6H | 通止规合格 | — | — | 待检 | 螺纹通止规 | |
| 7 | 倒角 C0.5 | 0.5 ±0.1 | — | mm | 待检 | 目视 + 卡尺 | |
| 8 | 粗糙度 Ra | Ra 1.6 | — | μm | 待检 | 粗糙度仪 | AI 标注疑似漏测 |
| 9 | 键槽宽 | 6.00 +0.03 / 0 | — | mm | 待检 | 块规 / 卡尺 | |
| 10 | 位置度 | Ø0.05 A-B | — | mm | 待检 | 三坐标 | |
| 11 | 外观无磕碰 | 不允许可见伤痕 | — | — | 待检 | 目视 | |
| 12 | 毛刺 | 锐边倒钝、无飞边 | — | — | 待检 | 目视 / 手感 | AI 标注疑似漏测 |
