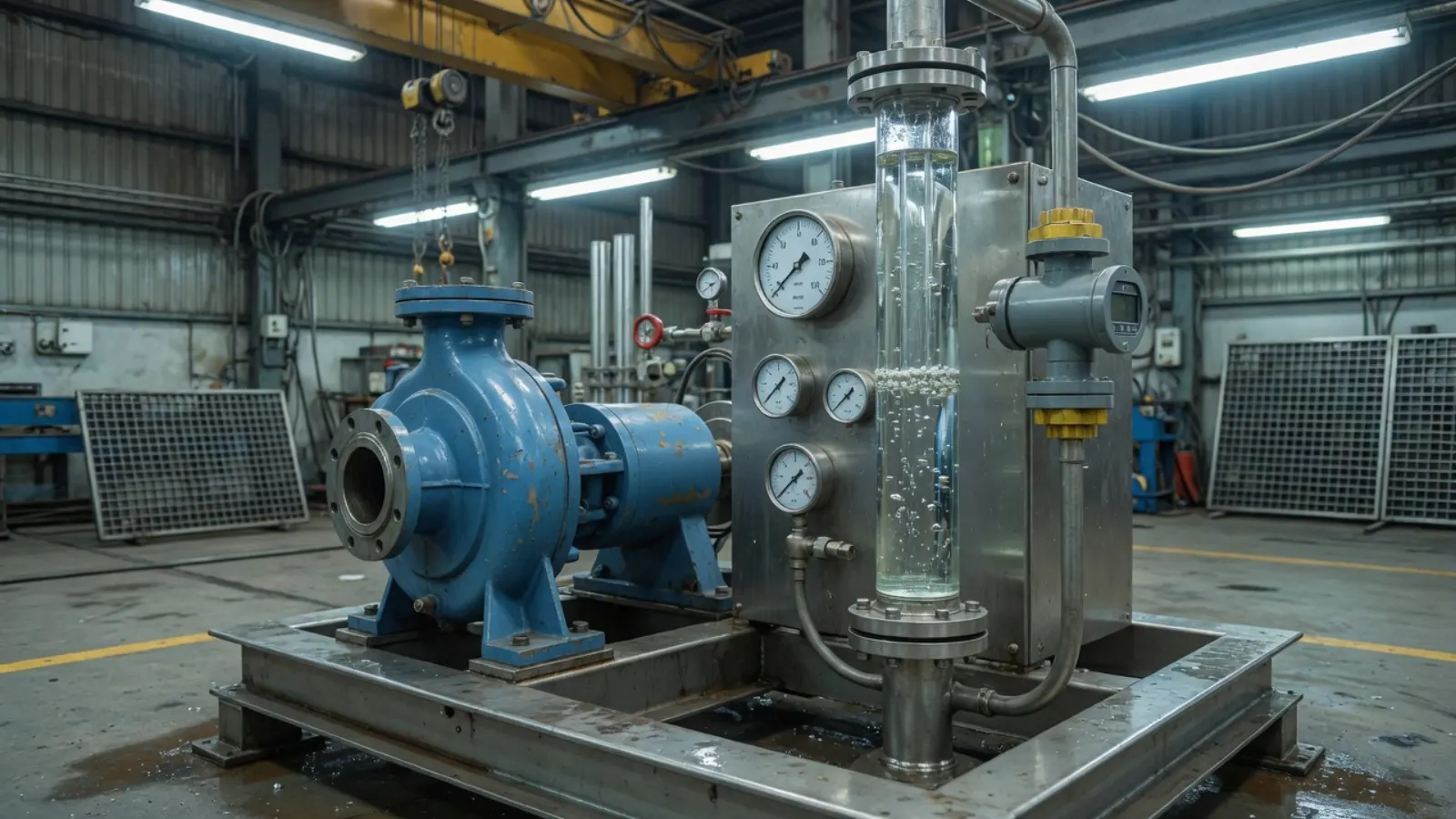

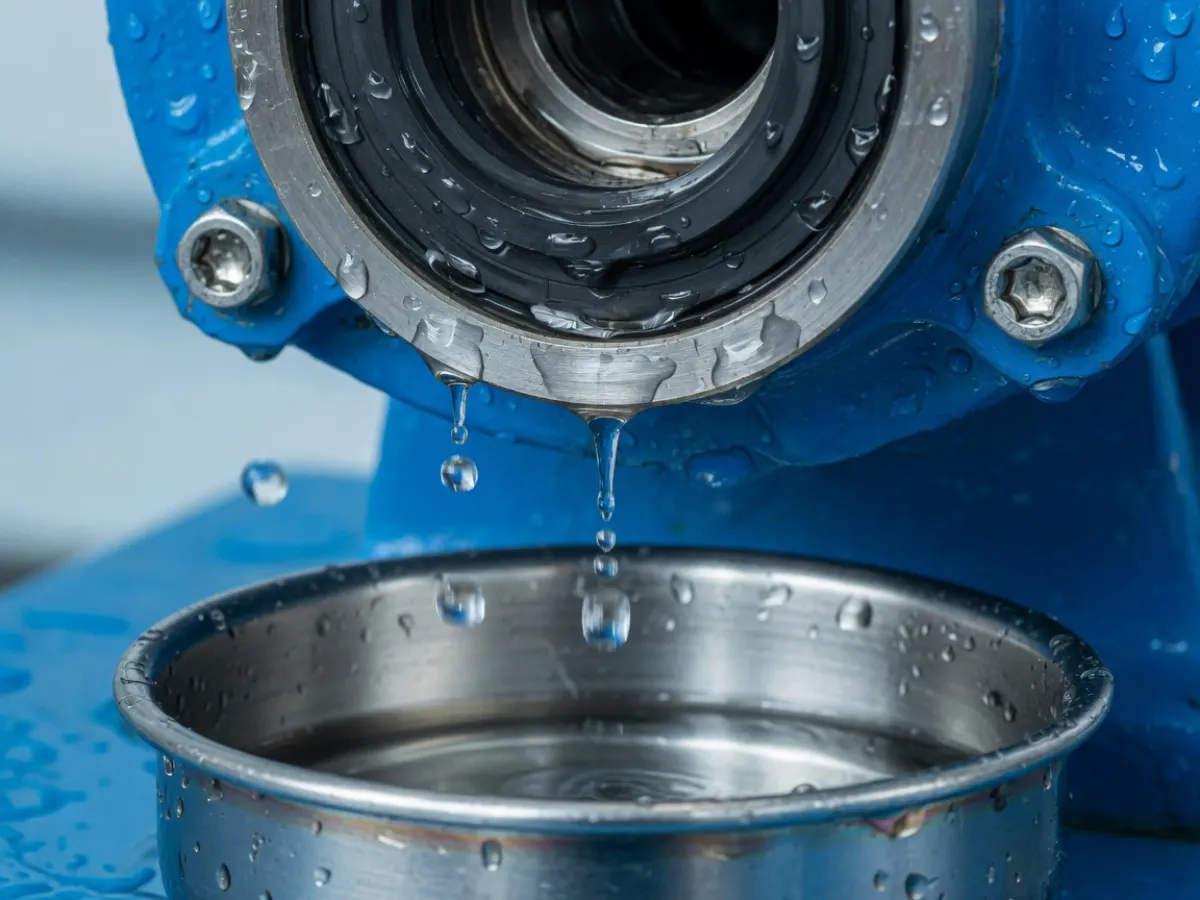

泵试验面向泵厂试验室主任、试验台操作、装配动平衡与应用工程师。管路仪表、流量扬程、NPSH、振动噪声与密封渗漏入同一份出厂档。示例：泵号 P-250-315A-014，单级端吸离心泵 250×315，台架 TB-01，标准 ISO 9906:2012 2B，客户滨江供水，介质清水 25.1℃。合同点 Q 200 m³/h、H 62.0 m、η 78.4%。NPSHa 6.21 m 时柱内可见气泡、扬程掉 1.1 m；5.1 m 时噪声 78 dB、「炒豆子」。轴承座水平 2.8 mm/s（限 4.5），倾向转子轻微不平衡，不像地脚松。机械密封 A 端 3 滴 / 限 5。操作李台，主任待签。本页写清适用前提、工作方式和对岗位的价值。AI 不自动判定合格，旋转防护不能用软件替代。
水柱粗细=流量柱内气泡=汽蚀柱颤=振动
合同点钉死主任待签
台 · 需求 / 适用前提
什么条件下该把试验台当成出厂闸门
工作台管的是仪表校准、Q-H 曲线、NPSH 裕量、振动测点与密封滴漏。没有授权签字，报告不能出厂。
谁在用、管什么
- 试验室主任：曲线、汽蚀、出厂签核
- 李台：阀门、仪表、采集
- 装配动平衡：转子与振动分类
- 应用工程师：招标工况匹配滨江供水
现在卡住的点
- 曲线手描，工况点对不上合同
- 汽蚀试验偷工，工地一抽就响
- 振动超标分不清基础还是转子
- 密封渗漏口头，包装前擦干出厂
台 · 如何工作
流量是水柱粗细，汽蚀是柱里的气泡

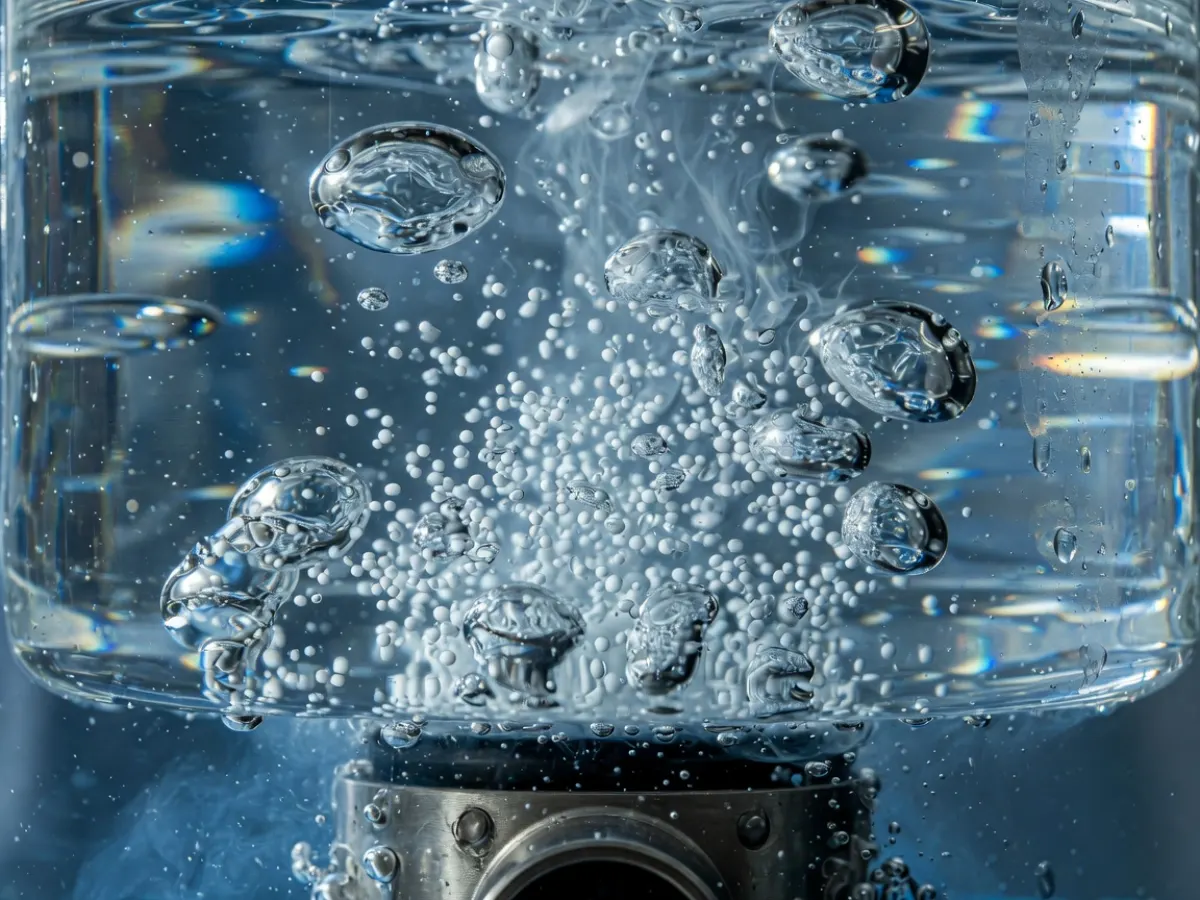

拖动 NPSHa。默认 6.2 m 对应本台「柱内可见、扬程掉 1.1 m」；降到 5.1 m 变成炒豆子，不得出厂。
NPSHa · 降吸
6.2 m
柱内可见 · 扬程开始掉
- 9.4无气泡 · 68 dB掉程 0
- 7.8偶发 · 69 dB掉程 0.4
- 6.21柱内可见 · 71.5 dB掉程 1.1
- 5.1炒豆子 · 78 dB掉程 3.2

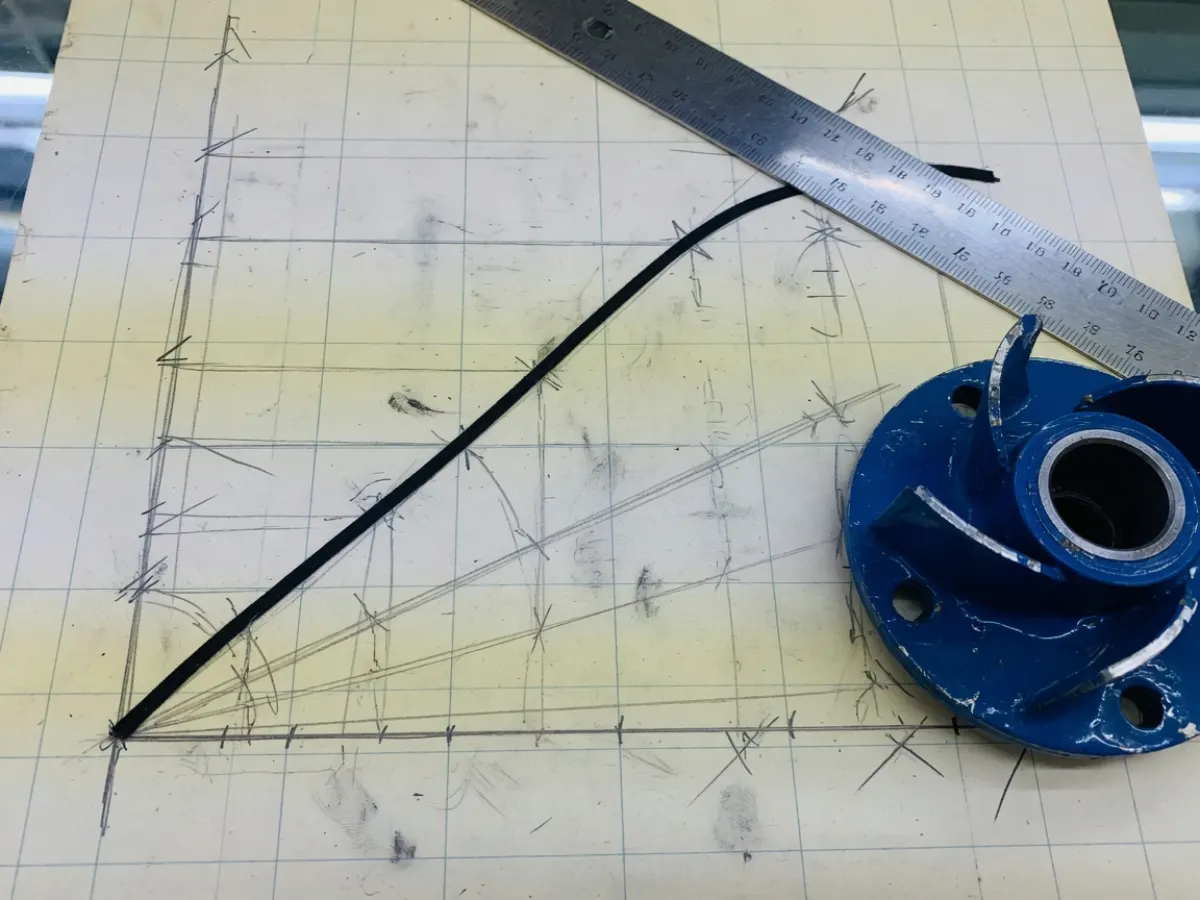

台 · 曲线与振动
合同点钉在曲线上，振动要说清是转子还是地脚

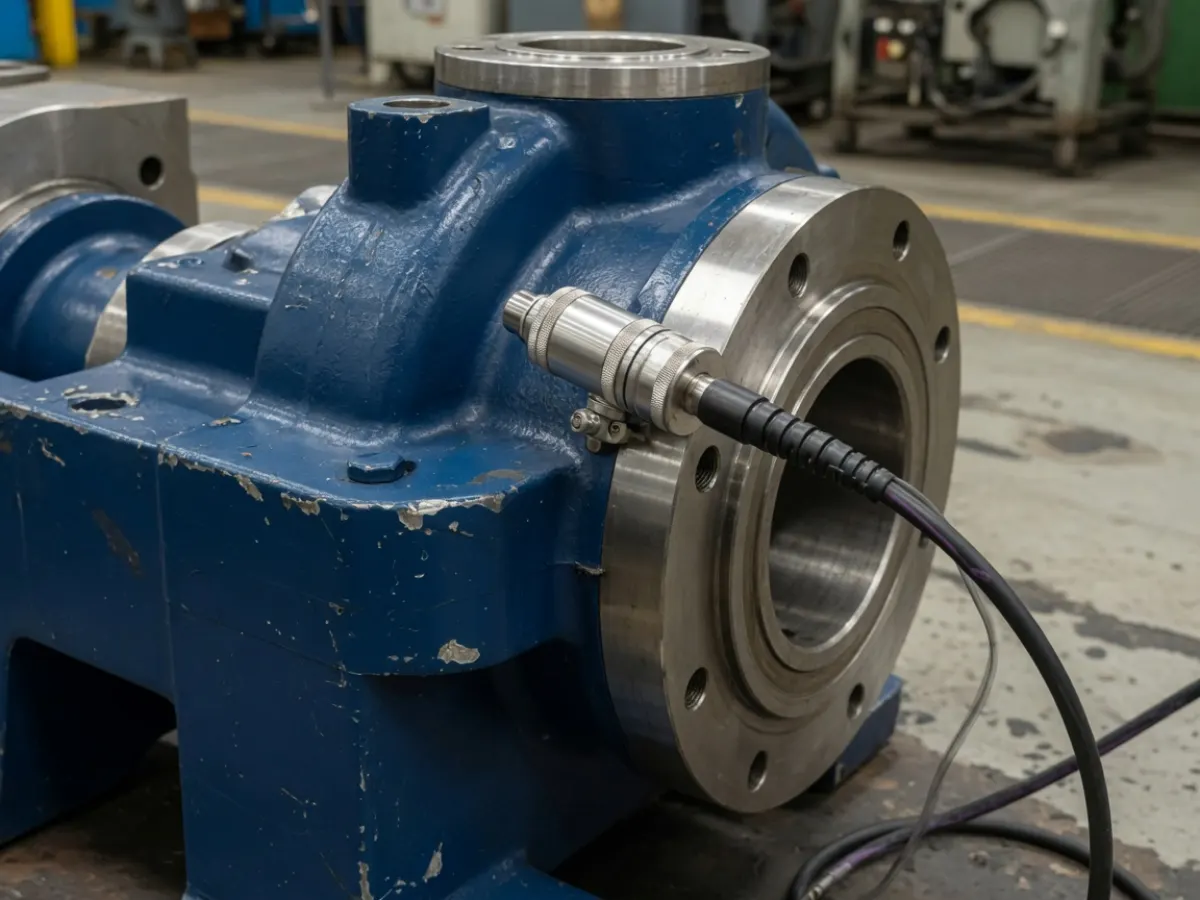

Q 80→250 七个点。合同钉在 200 / 62.0 / 78.4%。轴承座水平 2.8，基础 0.8，管道应力可接受。
| Q m³/h | H m | η % | 备注 |
|---|---|---|---|
| 80 | 78.2 | 52.1 | 关阀侧 |
| 120 | 72.4 | 64.8 | |
| 160 | 67.1 | 73.2 | |
| 184.7 | 62.3 | 76.9 | |
| 200 | 62.0 | 78.4 | 合同工况点 |
| 220 | 56.8 | 76.0 | |
| 250 | 48.2 | 68.4 | 大流量 |
台 · 使用者价值
工地汽蚀要能回到出厂 NPSH 裕量
价值不在「再画一张曲线」，而在让投诉能对上泵号、照片和签字。
试验室主任
报告与泵号绑定。曲线、气泡窗、密封滴漏、铭牌同档。AI 只给假设，合格仍须授权签字。
台架操作
电磁流量计校准 2025-05-12、开度 62%；吸阀 38%、排阀 71%。采集不丢秒，阀位进档。
动平衡
测点叙述对照：水平偏高写「转子」而不是「基础」。再试验次数应随分类变清楚而下降。
应用工程师
招标参数解析成应做试验点草稿。选型与出厂试验不再各写各的工况文本。
台 · 边界
声音描述不是合格章，软件关不掉旋转伤害
- 出厂试验按 ISO 9906 等标准，报告须授权签字。主任未签，锁定不得出厂。
- AI 不自动判定合格。曲线偏离、汽蚀口语、振动叙述都是待鉴别假设。
- 旋转机械试验防护不可软件替代。水柱示意不是联锁。
- 数据采集不丢秒。报告必须与泵号 P-250-315A-014 绑定。
台 · 进出角色
谁进系统、带走什么
进
泵号与合同点、仪表校准、Q-H 点列、NPSH 降吸、振动 RMS、滴漏计数、气泡窗照片。
出
钉死的合同点、NPSH 裕量、振动分类假设、密封照片、待签出厂报告。
不进
自动合格判定、口头擦干出厂、用软件替代旋转防护。
