安全警报2号烧结线 3区 检测到氢气泄漏2号线联锁已触发，请按环安规程处置。打开环安面板

料批

PM25-05-1367● 烧结中

零件

GEAR-45T

材料

Fe-1.5Cu-0.6C

工艺路线

RTE-S45-01

创建时间

2025-05-18 07:42

责任班组

2号线 / 白班

  1. 1 混粉

    已完成

    ›

  2. 2 压制

    已完成

    ›

  3. 3 生坯

    已完成

    ›

  4. 4 烧结

    进行中

    ›

  5. 5 成品

    待开始

    ›

  6. 6 出货

    待开始

烧结 — 炉 SF-02

当前段

高温保温

本段已用

00:42:18

网带速度

1.20 m/min

气氛

吸热式 (CO)

碳势 0.62 %C

炉温

1,125 °C

温度曲线（设定 vs 实测）

设定 实测

温度曲线 设定与实测设定为虚线，实测为实线，当前处于高温保温段。0306090120150180210240°C
预热升温高温保温冷却

舟位温度 (°C)

入口

左
1,2001,1001,000900800
中
1,145
右
12345678910

出口

选中舟位

中-05

温度

1,145 °C

相对设定

+45 °C

生坯密度 (g/cm³)

7.02

✓ 达标

目标 7.00 ± 0.10

生坯密度 (g/cm³)
CPK 1.18n = 30

生坯裂纹率

0.8 %

目标 ≤ 2.0 %

生坯裂纹率
n = 250 件

烧结收缩（外径）

-0.72 %

目标 -0.70 ± 0.10 %

烧结收缩（外径）
CPK 1.05n = 20

成品密度 (g/cm³)

—

目标 ≥ 7.35

待测 · 烧结后测量

尺寸合格率

— %

目标 ≥ 98.0 %

待测 · 精整后测量

近期取证

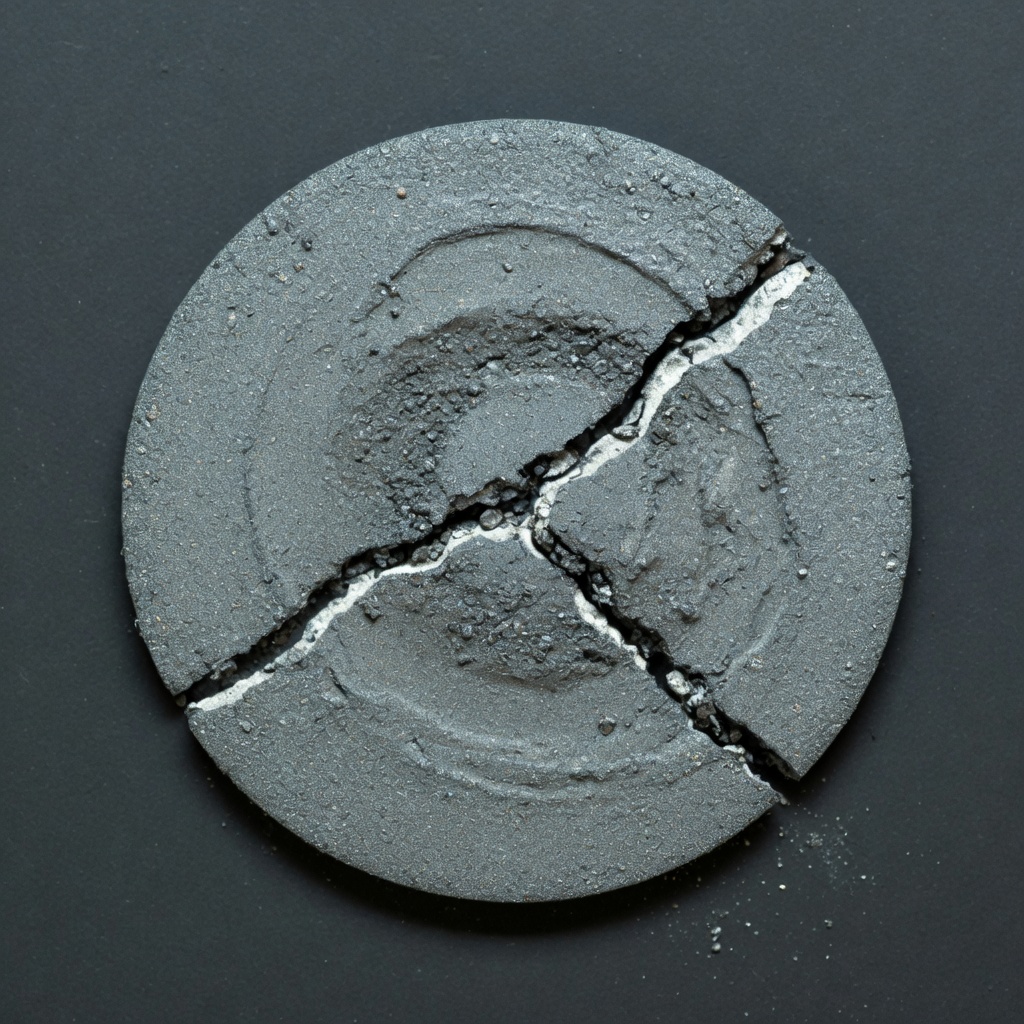

生坯件 #38裂纹AI

09:12

生坯件 #38

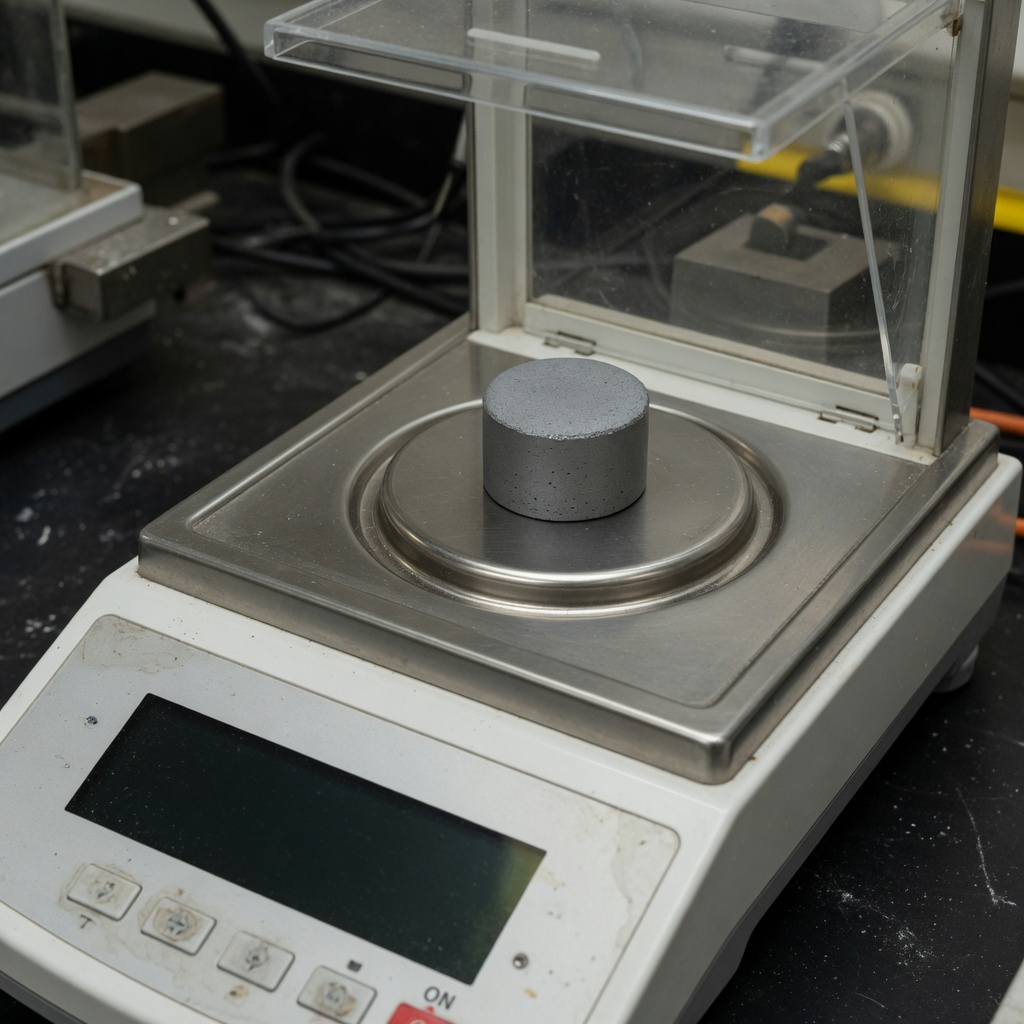

试样 #277.02 g/cm³

09:05

试样 #27

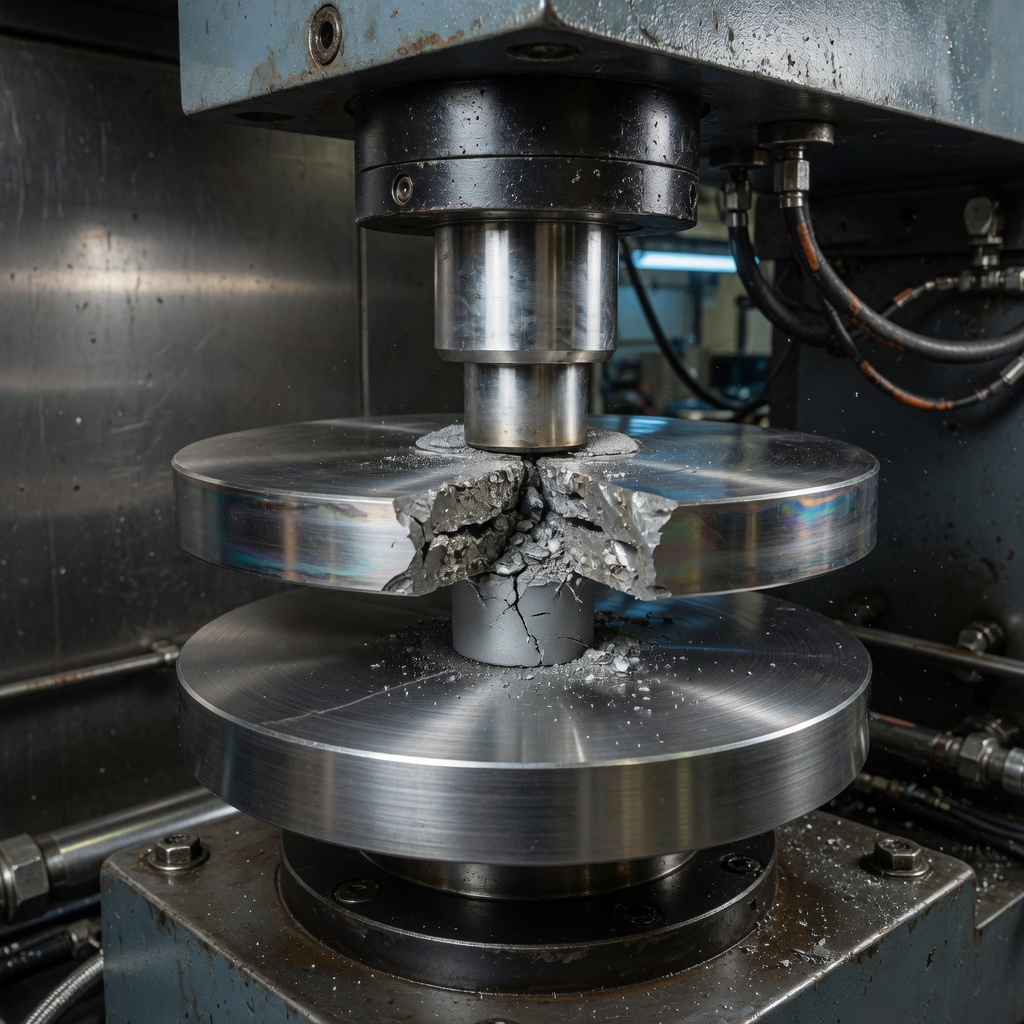

生坯强度68 MPa

09:00

生坯强度

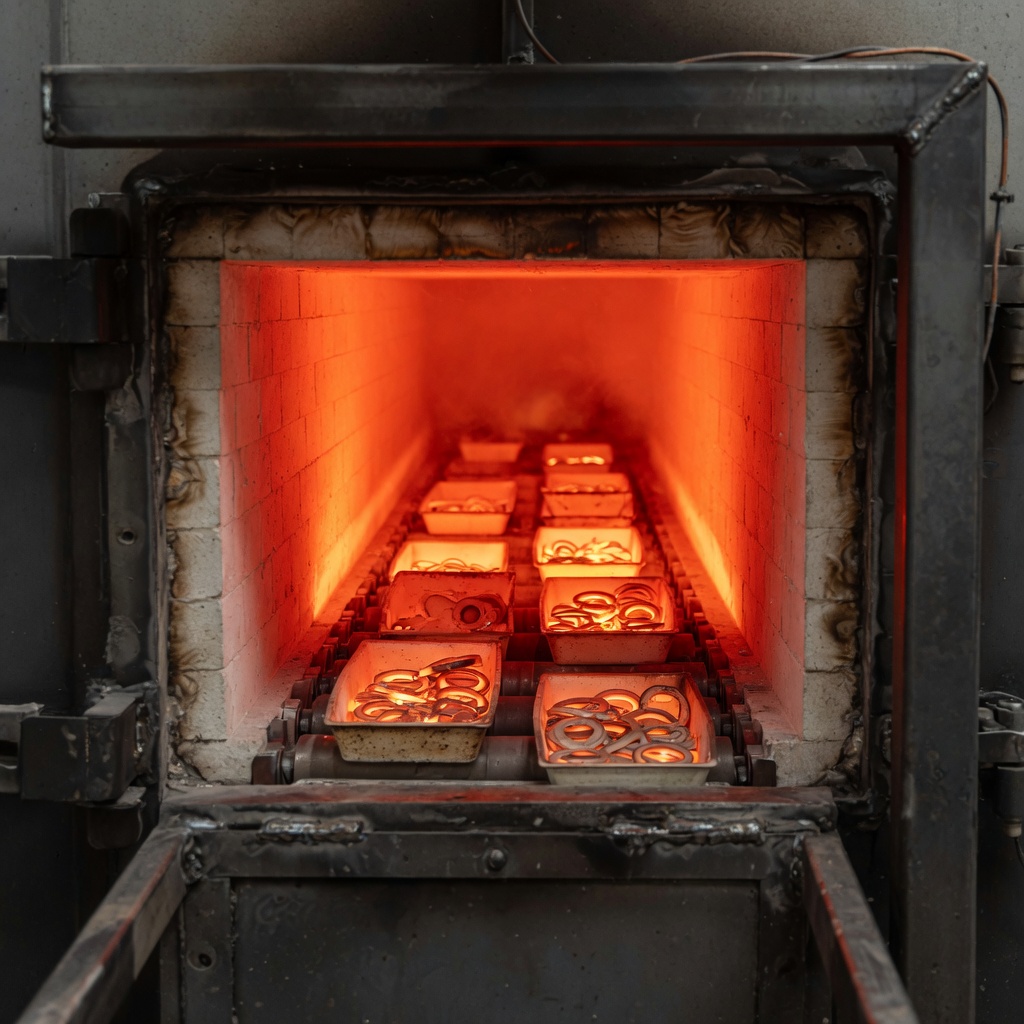

炉内摄像

10:02

炉内摄像

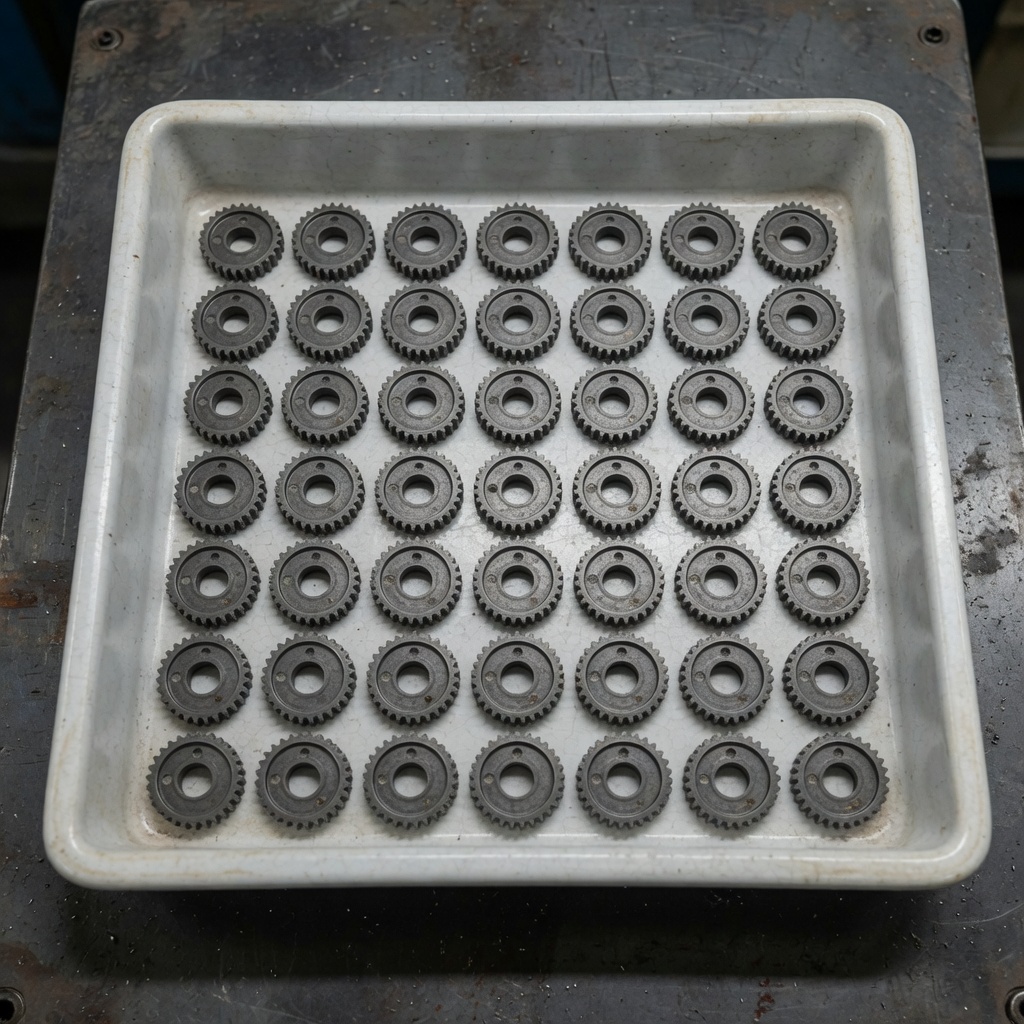

中-05

08:43

中-05
